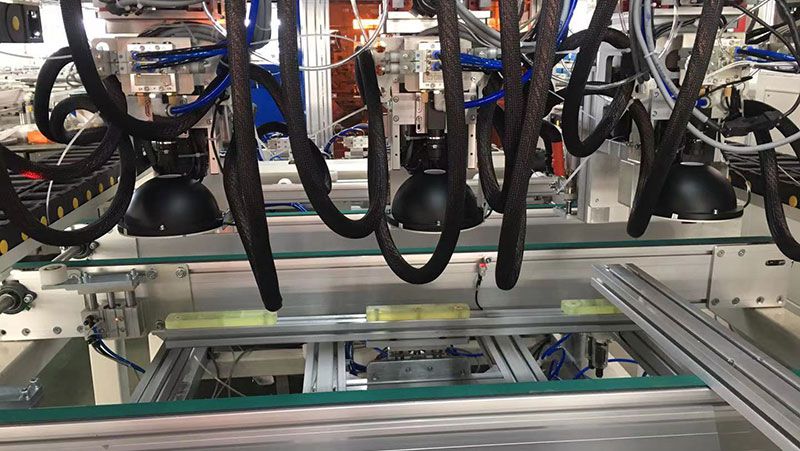

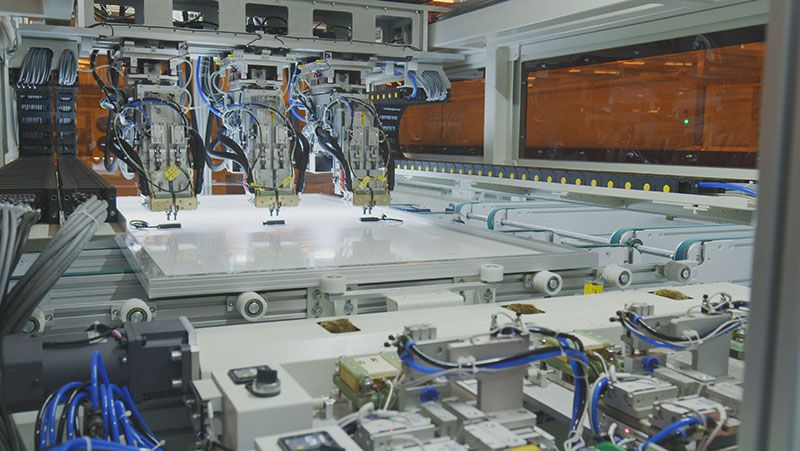

ماكينة لحام علبة وصلات الألواح الشمسية J-Box الآليةAuto J-Box Soldering Machine
تستخدم للحام الآلي لعلب وصلات الألواح الشمسية J-Box
ماكينة لحام علبة وصلات الألواح الشمسية J-Box الآلية هي ماكينة فعالة تستخدم في اللحام السريع والدقيق لعلب وصلات الألواح الشمسية. تتميز بدقة واستقرار أعلى، يمكن لآلة اللحام معالجة أنواع مختلفة من الألواح الشمسية بتكلفة تشغيل أقل. ماكينة لحام علبة وصلات الألواح الشمسية J-Box هي ماكينة أساسية في خط إنتاج ألواح الطاقة الشمسية.
المواصفات الفنية
| البند | البارامترات |
| قياس اللوح | (1,680-2,650)*(992-1,500)mm |
| نوع اللوح | زجاج أحادي، زجاج مزدوج ومسقف |
| زمن الدورة | ≤22s |
| عدد علب الوصلات J-box المخزنة | 120 فئة |
| تحميل علب الوصلات J-box | يدوي |
| وظيفة تشكيل نواقل التوصيل (بسبارات) | نعم |
| ارتفاع النقل | 950±50mm |
| اللحام | لحام الضغط الساحن أو لحام المقاومة |
| اختبار جودة اللحام | CCD |
| نطاق درجة حرارة اللحام | 350~370℃ |
| نطاق تقلب درجة الحرارة | ±10℃ |
| عدد المحاور | رأس لحام أحادي: 3 محاور |
| عمر خدمة رأس اللحام | لا تقل عن 30,000 [E1] دورة (مع القصدير)؛ لا تقل عن 50,000 دورة (بدون قصدير) |
| دقة تموضع اللحام | ±0.5mm |
| زمن التبديل | لا يزيد عن 15 دقيقة |
| الجهد | 380V |
| القدرة | 40 كيلو وات (مع القصدير)؛ 35 كيلو وات (بدون قصدير) |
| ضفط الهواء | 0.6-0.8MPa |
| الهواء العادم | نعم |
| نظام التحكم PLC | Schneider |
| معدل الاستخدام | ≥98.5% |
الخصائص
- آلة اللحام لها وظائف تركيب علب التوصيلاتJ-box ، وغمر وصلات التمرير (بسبارات)، وفحص اللحام؛
- توافق عالي مدعوم بثلاث آليات لحام؛
- تعتمد تحديد المواقع المرئي للكشف عن موضع اللحام CCD ويمكن أن يتكيف رأس اللحام مع موضع اللحام آلياً، مما يحسن دقة اللحام؛
- فحص CCD للتحقق من أداء اللحام؛
- التشغيل السهل والتبديل المريح يحسنان من كفاءة الإنتاج؛
- الهيكل المحكم، تشغل حيز مساحة صغير وأداء التكلفة العالي.
شركة Horad متخصصة في تصنيع خطوط الإنتاج الذكية للألواح الشمسية، حيث تلتزم الشركة بتقديم حلول تصنيع الوحدات الكهروضوئية الكاملة للعملاء العالميين في مجال صناعة الخلايا الشمسية مثل مصنعي ألواح الطاقة الشمسية. لا تشمل منتجاتنا خطوط إنتاج الألواح الشمسية الآلية فقط، بل تشمل أيضاً المعدات المستقلة لإنتاج الألواح الشمسية، بداية من معدات تحميل الزجاج ووصولاً إلى تجميع الألواح الشمسية ومعدات الاختبارات النهائية للألواح المصنعة. إذا كنت تتطلع للحصول على خطوط كاملة لإنتاج الألواح الشمسية، سوف تكون شركة Horad هي المورد الموثوق لخط تصنيع ألواح الطاقة الشمسية ذات الجودة العالية.
