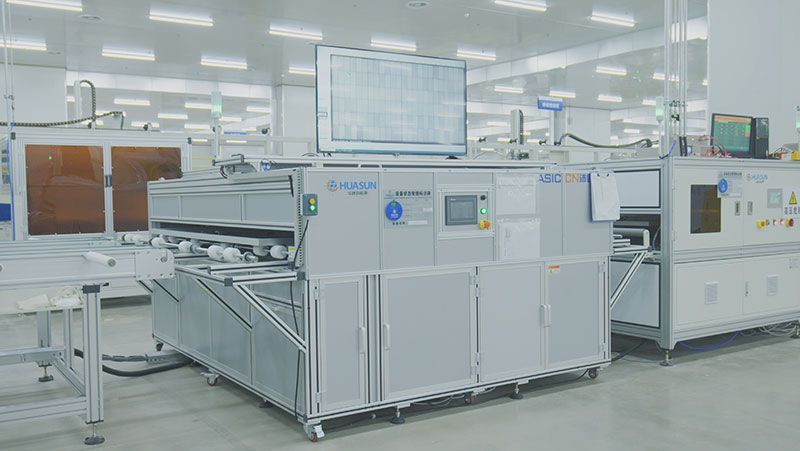

جهاز فحص الألواح الشمسية باللمعان الكهربائي (التألق الضوئي) EL & VIEL & VI Tester
نظام التألق الكهربائي والفحص البصري للألواح الشمسية
جهاز فحص الألواح الشمسية باللمعان الكهربائي (التألق الضوئي) EL & VI. يمكن لجهاز الاختبار اكتشاف مجموعة من العيوب وتصويرها وتسمية الصور وحفظها تلقائياً. باستخدام شريحة كاميرا Sony وشاشة 4K مقاس 55 بوصة، فإن معدة الاختبار هذه تعد ماكينة مثالية لزيادة كفاءة الاختبار وتحسين عمليات الاختبار لمصنعي الألواح الشمسية وأقسام ضمان الجودة.
المواصفات الفنية
| البند | البارامترات |
| قياس اللوح | (900-1,500)*(1,650-2,650)mm |
| زمن الدورة | 20 ثانية |
| العلامة التجارية لرقاقة الكاميرا | Sony |
| العرض | 2×شاشة عرض 55 بوصة 4K |
| دقة وضوح النظام | EL: دقة الوضوح الخاص: 0.4 مم\بكسل\5 نقاط؛ الخارجي: دقة الوضوح الخاص: 0.2 مم\بكسل\5 نقاط؛ |
| الدقة بالبكسل | EL: 2.3 مليون بكسل، عدد نقاط الاتصال: 15؛ الخارجي: 12 مليون بكسل، عدد نقاط الاتصال: 15؛ |
| العيوب الممكن كشفها | شقوق مرئية ، شبكات مكسورة، بقع سوداء، إلخ؛ أبيض بارز، زوايا مفقودة ، فجوات، شرائط لحام، خلع وكذلك خبث القصدير، قصاصات الورق ونشارة الخشب في منطقة البطارية التي تزيد عن 1 مم مربع. |
| نمط التصوير | تصوير مباشر، نوع مسح ثلاثي المجموعات (يعادل التصوير بـ 15 كاميرا) |
| الأبعاد | 3,100mm(L)*2,679(W)*2,128mm(H) |
| المواصفات الكهربائية | 220 فولت، 50 هيرتز |
| القدرة المقننة | 2.5kW |
| ضغط الهواء | من 0.5 إلى 0.8 ميجا باسكال يتدفق الهواء النظيف المضغوط بسرعة 1.6 لتر في الدقيقة إلى تجويف بقطر 12 مم |
| حفظ الصور ونقلها | 1. تصوير صور EL تلقائياً؛ 2. يتم تسمية الصور وحفظها تلقائياً مع مسح الرمز الشريطي وإدخاله. يتم توفير مسدس الباركود من قبل الطرف B؛ 3. تصنيف العيوب يدويAI / ، وإنشاء مجلد التاريخ الآلي، والحفظ؛ 4. تصفية البرامج وتصحيحها؛ الربط السلس يتم عرض صور EL سطرا بسطر؛ يتم تسليم العيوب التي لا يمكن التعرف عليها بواسطة الذكاء الاصطناعي إلى الأفراد لكشفها يدوياً. |
الخصائص
- الهيكل الكلي بسيط ومستقر وسهل الاستخدام؛
- التبديل السريع بين المواصفات المختلفة للوحات؛
- يشغل محرك سيرفو النقل الدقيق للوحات؛
- النقل المستقر بالسير؛
- العرض بالشاشة الكاملة أو التكبير والتصغير الجزئي؛
- التقاط الصور تلقائيا وتحديد الباركود؛
- واجهة MES قابلة للتوسيع تدعم التحميل الآلي؛
شركة Horad متخصصة في تصنيع خطوط الإنتاج الذكية للألواح الشمسية، حيث تلتزم الشركة بتقديم حلول تصنيع الوحدات الكهروضوئية الكاملة للعملاء العالميين في مجال صناعة الخلايا الشمسية مثل مصنعي ألواح الطاقة الشمسية. لا تشمل منتجاتنا خطوط إنتاج الألواح الشمسية الآلية فقط، بل تشمل أيضاً المعدات المستقلة لإنتاج الألواح الشمسية، بداية من معدات تحميل الزجاج ووصولاً إلى تجميع الألواح الشمسية ومعدات الاختبارات النهائية للألواح المصنعة. إذا كنت تتطلع للحصول على خطوط كاملة لإنتاج الألواح الشمسية، سوف تكون شركة Horad هي المورد الموثوق لخط تصنيع ألواح الطاقة الشمسية ذات الجودة العالية.
