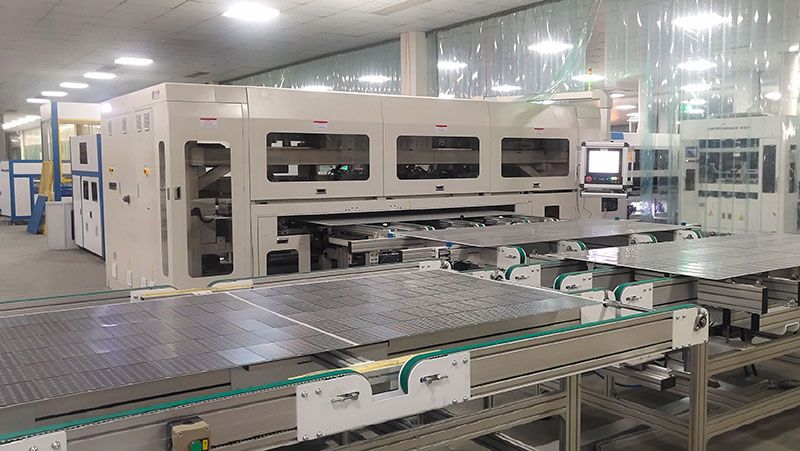

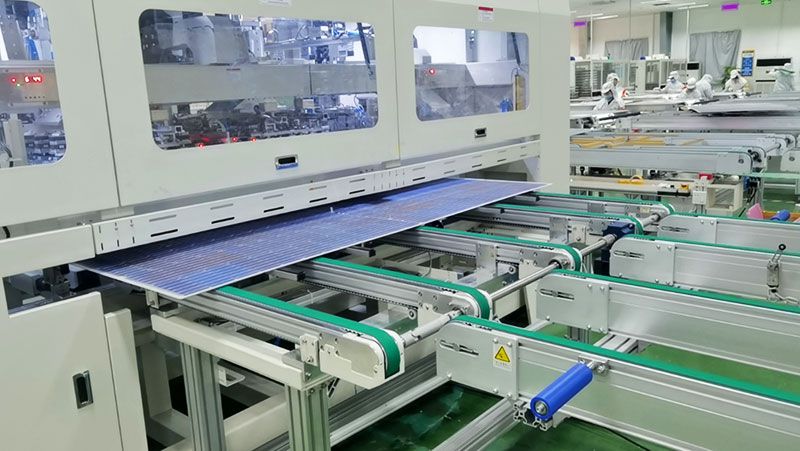

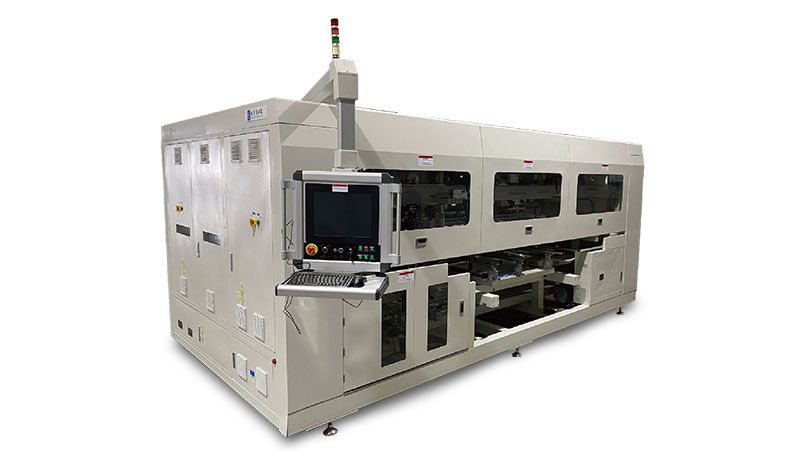

ماكينة تلحيم أسلاك توصيل (نواقل) الخلايا الشمسية الآليةAutomatic Bussing Machine
تستخدم للتلحيم الآلي لنواقل الخلايا الشمسية المتعددة MBB
ماكينة تلحيم أسلاك توصيل (نواقل) الخلايا الشمسية الآليةAutomatic Bussing Machine
تستخدم للتلحيم الآلي لنواقل الخلايا الشمسية المتعددة MBB
ماكينة تلحيم أسلاك توصيل (نواقل) الخلايا الشمسية الآلية تعتمد اللحام الحثي ويمكن تطبيقها على الخلايا الشمسية 5BB-12BB من 156 إلى 210 مم. تتميز بدقة اللحام العالية. مساحة تداخل تتجاوز نواقل التوصيل 80%، والانحراف هو ± 1 مم. تتميزماكينة تلحيم النواقل بالحج الصغير وهي مناسبة للإنتاج الأمن والمستقر لسلاسل الخلايا الشمسية المختلفة. سلسلة الخلايا الشمسية الملحومة هي ماكينة لا غنى عنها لإنتاج سلسلة الطاقة الشمسية.
المواصفات الفنية
| البند | البارامترات |
| نوع الخلية | 156mm-210mm/5BB-12BB |
| قياس اللوح | 2,500mm*1,400mm |
| مواصفات النواقل (بسبارات) | تغذية الرول والقطع الآلي؛ السمك من 0.18 إلى 0.45 مم؛ العرض 4 مم، 5 مم، 6 مم، 8 مم؛ وزن الرول لا يزيد عن 13 كجم |
| زمن الدورة | 20 ثانية للحام العادي؛ 25 ثانية للحام المسار الجانبي |
| معدل الكسر | < 0.2% |
| طريقة اللحام | اللحام الحثي |
| زاوية وانحراف مقدمة الناقل (البسبار) | 90 درجة؛ الإنحراف لا يزيد عن 2 درجة |
| منطقة تداخل الناقل (البسبار) | لا تقل عن 80%، والإنحراف ضمن ± 1 مم |
| أنحراف تداخل سير ناقل المسار الجانبي | ±1mm |
| دقة وضع سلسلة الخلايا الثانوية | ±0.25mm |
| معدل الاستفادة | ≥98% |
| الأبعاد الكلية (L*W*H) | 4,930*4,613*2,641mm |
| مواصفات مصدر الطاقة الكهربائية | ثلاثي الطور، 5 أسلاك، 380 فولت، 50\60 هيرتز |
| القدرة | المتوسط 22 كيلو وات؛ الأقصى 30 كيلو وات |
| ضغط الهواء | 0.6-0.8MPa 2.0m3/min |
الخصائص
- فصل سلسلة الخلايا عن الزجاج، وإمساك سلسلة الخلايا في الهواء مع رأسها ووسطها وذيلها ليتم لحامها بقضيب التوصيل على ارتفاع محدد؛
- ناقل المسار الجانبي لكل 5 سلاسل للخلايا 1\3 210 مم؛
- تزويد سير النواقل الملفوقة وثني الرصاص على شكل U و L لتلبية احتياجات المعالجة المختلفة؛
- يمكن تشغيل أو إيقاف تشغيل وظيفة الحفر بسير النواقل حسب احتياجات العميل؛
- يضمن خط التجميع في مقدمة ماكينة اللحام تحديد المواقع بدقة للألواح الشمسية لتحسين جودة اللحام.
شركة Horad متخصصة في تصنيع خطوط الإنتاج الذكية للألواح الشمسية، حيث تلتزم الشركة بتقديم حلول تصنيع الوحدات الكهروضوئية الكاملة للعملاء العالميين في مجال صناعة الخلايا الشمسية مثل مصنعي ألواح الطاقة الشمسية. لا تشمل منتجاتنا خطوط إنتاج الألواح الشمسية الآلية فقط، بل تشمل أيضاً المعدات المستقلة لإنتاج الألواح الشمسية، بداية من معدات تحميل الزجاج ووصولاً إلى تجميع الألواح الشمسية ومعدات الاختبارات النهائية للألواح المصنعة. إذا كنت تتطلع للحصول على خطوط كاملة لإنتاج الألواح الشمسية، سوف تكون شركة Horad هي المورد الموثوق لخط تصنيع ألواح الطاقة الشمسية ذات الجودة العالية.
