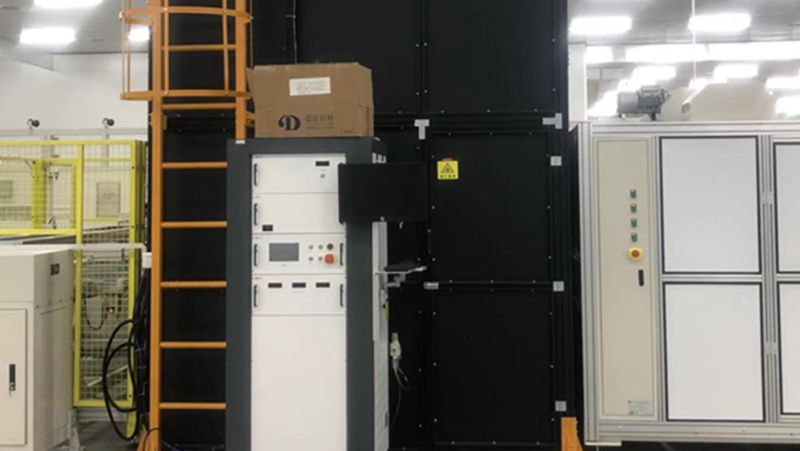

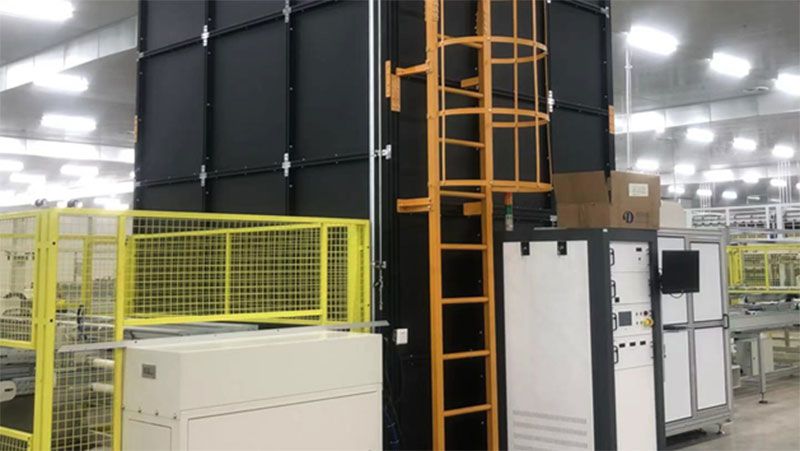

جهاز اختبار أداء اللوح الشمسي (اختبارات الجهد والتيار IV، المحاكاة الشمسية)Sun Simulator / IV Tester
جهاز اختبار بالمحاكاة الشمسية واختبارات الجهد والتيار IV
المواصفات الفنية
| البند | البارامترات |
| نوع اللوح | ألواح شمسية |
| قياس اللوح | 2,650mm*1,500mm |
| زمن الدورة | لا يزيد عن 20 ثانية |
| مصدر الضوء | مصباح زينون بقوس طويل مستورد |
| نطاق الأشعاع | 700-1,300W/m2 |
| دقة التكرار | تم اختبار نفس اللوحة الشمسية بشكل مستمر لمدة 50 مرة: لا يزيد عن 0.15% |
| خطأ الاحتبار | الجهد لا يزيد عن 0.2%؛ التيار لا تزيد عن 0.2% |
| التشغيل | قياس تلقائي لمنحنيات I-V، منحنيات PV وخطوط الاشعاع بفلاش واحد |
| المواصفات الكهربائية | 220 فولت، 20 أمبير، 50 هيرتز |
| القدرة | القدرة المقننة 3 كيلو وات؛ أقصى قدرة 3.5 كيلو وات |
| ضغط الهواء | الهواء المضغوط: φ8، من 0.6 إلى 1 ميجا باسكال؛ غاز لا يسبب التآكل |
| درجة حرارة التشغيل | من 10 إلى 30 درجة مئوية؛ درجة الحرارة المثالية 25±2 درجة مئوية |
| نسبة رطوبة التشغيل | 40-80% RH |
الخصائص
- تشمل البارامترات المقاسة، على سبيل المثال لا الحصر، منحنى 1-V، ومنحنىPV ، وخط الأشعاع وتيار دائرة القصر، وجهد الدائرة المفتوحة وقدرة الذروة؛
- الألواح الشمسية تعتمد التوصيل بأربع أسلاك لضمان الدقة لقياس تيار الخلايا الشمسية؛
- يضمن قياس درجة الحرارة بالأشعة تحت الحمراء دقة تصحيح درجة حرارة الخلايا الشمسية؛
- يضمن نظام التغذية العكسية البصري ثبات الأشعاع؛
- النطاق الطيفي الرئيسي هو من 300 إلى 1200 نانومتر ويمكن أن يمتد إلى نطاق من 300 إلى 1700 نانومتر. لا يزال نطاق الموجة الطويلة يحتوي على خرج طاقة.
شركة Horad متخصصة في تصنيع خطوط الإنتاج الذكية للألواح الشمسية، حيث تلتزم الشركة بتقديم حلول تصنيع الوحدات الكهروضوئية الكاملة للعملاء العالميين في مجال صناعة الخلايا الشمسية مثل مصنعي ألواح الطاقة الشمسية. لا تشمل منتجاتنا خطوط إنتاج الألواح الشمسية الآلية فقط، بل تشمل أيضاً المعدات المستقلة لإنتاج الألواح الشمسية، بداية من معدات تحميل الزجاج ووصولاً إلى تجميع الألواح الشمسية ومعدات الاختبارات النهائية للألواح المصنعة. إذا كنت تتطلع للحصول على خطوط كاملة لإنتاج الألواح الشمسية، سوف تكون شركة Horad هي المورد الموثوق لخط تصنيع ألواح الطاقة الشمسية ذات الجودة العالية.
